Modelado de Datos (Conceptos Generales)#
El modelado de datos proporciona una notación para describir cómo se organizan, estructuran y manipulan los datos dentro de un sistema. Un modelo de datos suele incluir:
- Estructura de los datos
- Restricciones que deben cumplir los datos
- Operaciones permitidas sobre esos datos
En conjunto, estos elementos definen la estructura subyacente de una base de datos.
Clasificación de los modelos de datos#
Una forma habitual de clasificarlos es distinguir entre:
- Modelos lógicos
- Modelos físicos
La diferencia principal radica en el nivel de abstracción y el tipo de elementos que representan. Mientras que los modelos lógicos se enfocan en qué datos se manejan y sus relaciones, los modelos físicos se concentran en cómo se almacenan esos datos en el sistema.
Modelos de datos lógicos#
Dentro de los modelos lógicos, podemos distinguir dos grandes grupos:
📌 Modelos lógicos basados en objetos#
- Modelo de Entidades y Relaciones (ER)
- Modelo Orientado a Objetos
📌 Modelos lógicos basados en registros#
- Modelo Relacional → Este es el que utilizaremos en la materia.
Algunos modelos en particular
- Modelo de Entidades y Relaciones (ER)
Modelo de Entidades y relaciones (ER)#
Es un modelo de datos lógico basado en objetos:
- abstracción del mundo real
- Representa el significado de los datos
- Es independiente de los detalles de la implementación física
Modelo de entidades y relaciones desde los elementos que define un modelo de datos:
- Estructura
- Conjunto de Entidades
- Conjunto de Relaciones
- Atributos
- Restricciones del modelo
- Cardinalidad, identificador, grado
Entidades#
Es una ‘cosa o concepto’ que puede ser identificada y distinguible de otra ‘cosa o concepto’. Como por ejemplo:
- ‘Juan con DNI 12345678’
- ‘Auto modelo 2015 patente PRI’
Relación#
Es una asociación de entidades como por ejemplo:
- Juan con dni 1234567 es_dueño_de Auto modelo 2015 patente PRI
Atributo#
Representa información acerca de una entidad o una relación. Por ejemplo:
- Nombre, DNI, Patente, Modelo, Patente
Dominio de un Atributo#
Conjunto de valores que pueden tomar un atributo en particular. Por ejemplo:
- Nombre puede ser una cadena de máximo 50 letras del abecedario.
Rol de una entidad en una relacion#
Indica la función que tiene la entidad en la relación. Por ejemplo:
- tutor_de Jose con dni 123456 es tutor_de Juan cuyo dni es 234567. Juan, tiene el rol de tutelado_por
Conjunton de Entidades#
Es un conjunto de entidades del mismo tipo. Por ejemplo:
- El conjunto de todas las personas que poseen un nombre y tienen DNI puede llamarse PERSONA.
- El conjunto de todos los autos que poseen información del modelo y de la patente puede llamarse AUTO.
Conjunto de Relaciones#
Es un conjunto de relaciones del mismo tipo. Por ejemplo:
- ES_DUEÑO_DE es un conjunto de relaciones entre entidades
PERSONAyAUTO.
Los terminos entidad y conjunto de entidades seran intercambiables, haciendo abuso del vocabulario Los terminos relacion y conjunto de relaciones seran intercambiables, haciendo abuso del vocabulario
Restricciones: Cardinalidad#
Determina el número de veces en el que puede participar una entidad en una relación.
Indica dependencia (importancia de la cardinalidad mínima)
- Total o de existencia: participación obligatoria (mínimo 1)
- Parcial: participación opcional (mínimo 0)
Tomamos un conjunto binario de relaciones R entre dos conjuntos de entidades A y B, la cardinalidad (considerando los extremos máximos de cada lado de R) puede ser:
- 1 a 1
- 1 a muchos
- Muchos a muchos
Restricciones: Grado#
Representa el número máximo de veces que una entidad puede estar relacionada con otra.
Ejemplos:
- 1, n -> Grado n
- 1, 1 -> Grado 1
Restricciones: Clave o Identificador#
- Restricción de unicidad del valor del atributo
- Sirven para identificar de manera única a una `entidad“
- Toda entidad posee al menos una posible clave o identificador
- Puede ser:
- Simple
- Compuesto
Diagrama de entidades y relaciones#
Representación gráfica de la estructura de los datos
Como se representan los elementos
| Entidad | Relación | Atributo | Cardinalidad |
|---|---|---|---|
 |  |  |  |

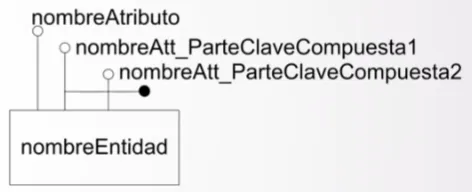

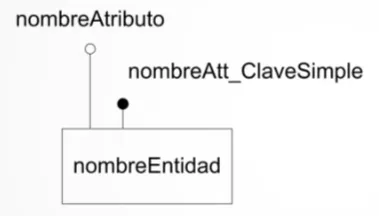

Notación de atributos descriptores e identificadores simples y compuestos en una entidad

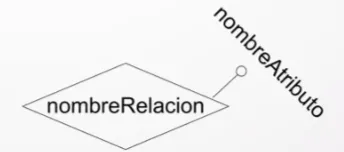

| Simple | Compuesto | De una entidad (Solo descriptivos) |
|---|---|---|
 |  |  |

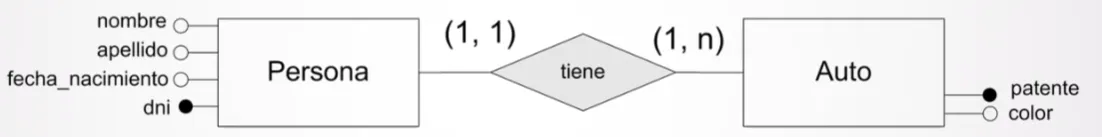

Ejemplo de un diagrama de Entidades y Relaciones
¿Como se lee esta cardinalidad?
Una persona tiene al menos 1 auto y al menos un auto y a lo sumo n. Y un auto es poseído por una única persona.

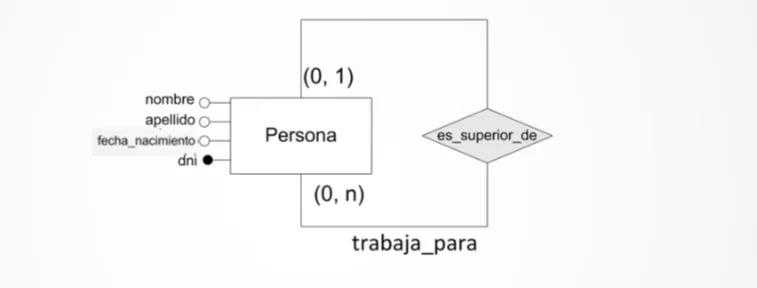

Un ejemplo de diagrama de entidades y relaciones -ROL-
¿Como se lee esta cardinalidad?
Una persona es superior de cero o muchas otras personas. Una persona trabaja para a lo sumo una persona.
En algunos ejemplos se omite poner atributos en las entidades Al momento de realizar los ejercicios propuestos en la materia, tener en cuenta que toda entidad debe al menos tener un atributo.
Modelo de entidades y relaciones ampliado#

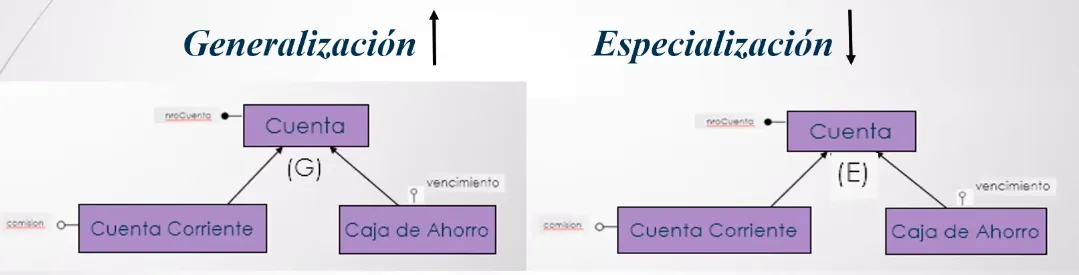

Especialización y Generalización#
Especialización#
Es el resultado de tomar un subconjunto de entidades de un nivel para formar un conjunto de entidades de nivel más bajo. Por ejemplo:

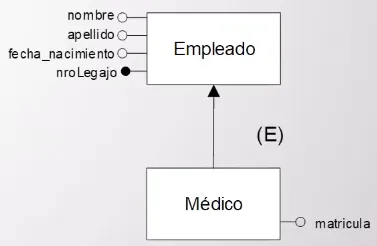

Tenemos empleados de un hospital. De los médicos nos interesa su matrícula. Puede haber empleados que no son médicos.
Generalización#
Es el resultado de tomar uno o más conjuntos de entidades (de nivel más bajo) y producir un conjunto de entidades de un nivel más alto. Por ejemplo:
Distintos tipos de cuenta: cajas de ahorro y cuentas corrientes, pero ambas son consideradas cuentas
Mecanismos de abstracción
